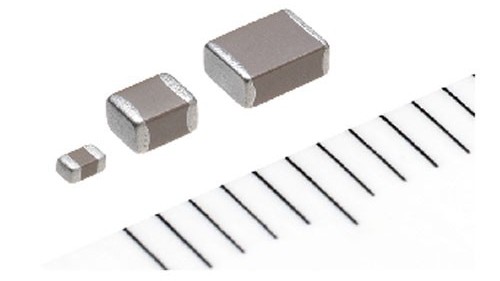

陶瓷貼片電容識別基本知識:
1.片狀電容器的材料規格
片狀電容器當前使用不同的材料規格，例如NPO，X7R，Z5U，Y5V等。不同的規格具有不同的用途。 下面我們只介紹常用的NPO，X7R，Z5U和Y5V的性能和應用，以及為了引起大家的注意應注意的順序事項。 不同公司可能對具有不同性能的電容器使用不同的命名方法。NPO，X7R，Z5U和Y5V之間的主要區別在于它們的填充介質不同。 在相同體積下，由不同填充介質組成的電容器的容量是不同的，并且伴隨的介電損耗和電容器的容量穩定性也不同。 因此，在使用電容器時，應根據電容器在電路中的不同作用選擇不同的電容器。
1. NPO電容器
NPO是最常用的具有溫度補償功能的單片陶瓷電容器。 其填充介質由is，sa和一些其他稀有氧化物組成。
NPO電容器是電容和介電損耗最穩定的電容器之一。 當溫度為-55℃至125℃時，容量變化為0±30ppm /℃，電容隨頻率的變化小于±0.3ΔC。 NPO電容器的漂移或滯后小于±0.05％，而對于大于±2％的薄膜電容器則可以忽略不計。 其相對于使用壽命的典型容量變化小于±0.1％。 根據封裝類型，NPO電容器具有隨頻率變化的電容和介電損耗的不同特性。 大包裝尺寸比小包裝尺寸具有更好的頻率特性。 NPO電容器適用于振蕩器和諧振器的儲能電容以及高頻電路中的耦合電容。
2. X7R電容器
X7R電容器稱為溫度穩定型陶瓷電容器。 當溫度在-55℃至125℃之間時，其容量變化為15％。 應該注意的是，此時電容器的容量變化是非線性的。
X7R電容器的容量在不同的電壓和頻率條件下會有所不同，并且還會隨時間變化。 每10年變化約1％ΔC，顯示10年變化約5％。
X7R電容器主要用于要求不高的工業應用中，并且當電壓變化時，其容量變化是可以接受的。 它的主要特點是在相同體積下可以增大電容。
3、Z5U電容器
Z5U電容器稱為“通用”陶瓷單片電容器。這里首先需要考慮的是使用溫度范圍，對于Z5U電容器主要的是它的小尺寸和低成本。對于上述三種陶瓷單片電容起來說在相同的體積下Z5U電容器有最大的電容量。但它的電容量受環境和工作條件影響較大，它的老化率最大可達每10年下降5%。
盡管其容量不穩定，但由于其體積小，等效串聯電感（ESL）低，等效串聯電阻（ESR）低，以及良好的頻率響應，因而具有廣泛的應用范圍。 特別是在去耦電路的應用中。 Z5U電容器的其他技術指標如下：
①工作溫度范圍10℃--- 85℃
②溫度特性22％---- -56％
③最大介電損耗。 4％
4. Y5V電容器
Y5V電容器是具有一定溫度限制的通用電容器，其容量在-30℃至85℃范圍內可以達到22％至-82％。 Y5V的高介電常數允許以更小的物理尺寸制造高達4.7μF的電容器。 Y5V電容器的其他技術指標如下：
①工作溫度范圍-30℃--- 85℃
②溫度特性22％---- -82％
③最大介電損耗。 5％
2.電容器的主要特性參數
（1）容量和誤差：實際電容和標稱電容的最大允許偏差范圍。 通常使用的容量誤差為：J級±5％，K級±10％，M級±20％。
精密電容器的容許誤差小，而電解電容器的誤差大。 他們使用不同的錯誤級別。
常用電容器的精度等級與電阻器相同。 用字母表示：D-±0.5％； F-±1％; G-±2％; J級-±5％; K-±10％; 等級M-±20％。
（2）額定工作電壓：電容器可以在電路中長期穩定可靠地工作。 它承受的最大直流電壓也稱為耐壓。 對于結構，介質和容量相同的設備，耐壓越高，體積越大。
（3）溫度系數：在一定溫度范圍內，溫度每變化1°C，電容的相對變化。 溫度系數越小越好。
（4）絕緣電阻：用于指示泄漏量。 通常，小容量電容器具有很大的絕緣電阻，范圍從數百兆歐到幾千兆歐。 電解電容器的絕緣電阻通常較小。 相對而言，絕緣電阻越大越好，并且泄漏也較小。
（5）損耗：由于電場產生的熱量，電容器在單位時間內消耗的能量。 這些損耗主要來自介電損耗和金屬損耗。 通常用損耗正切表示。
（6）頻率特性：電容器電氣參數的性質隨電場頻率而變化。 對于在高頻條件下工作的電容器，由于高頻下的介電常數比低頻下的介電常數低，因此電容也相應降低。 損耗也隨著頻率的增加而增加。 另外，在高頻操作期間，電容器的分布參數，例如極靴的電阻，引線與極靴之間的電阻，極靴本身的電感，引線電感等，將被分配。 影響電容器的性能。 所有這些使得電容器的使用頻率受到限制。
不同類型的電容器具有不同的最大工作頻率。 小型云母電容器在250MHZ以內； 晶片型陶瓷介電電容器為300MHZ； 圓管陶瓷介電電容器為200MHZ； 盤形陶瓷介電電容器可達到3000MHZ； 小型紙質介電電容器為80MHZ； 中型紙介電容僅為8MHZ
