貼片電阻有哪些種類
瀏覽次數：919
|
發布日期：2022-08-05
貼片電阻是金屬玻璃釉電阻器中的一種。是將金屬粉和玻璃釉粉混合，采用絲網印刷法印在基板上制成的電阻器。耐潮濕和高溫， 溫度系數小?？纱蟠蠊?jié)約電路空間成本，使設計更精細化。其種類豐富多樣，用途也很廣泛.
貼片電阻分類及其應用介紹:
薄膜電阻：
1、產品特性
先進的薄膜技術
極高公差精度（士0.01%）
極低溫度系數（±1PPM）
阻值范圍廣（1Ω-3MΩ）
小體積（最小0201）

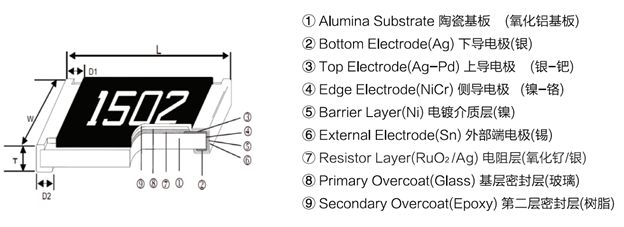

2、產品結構圖
3、應用領域
汽車電子：信息娛樂系統工業電子：能量管理、測試控制、轉向技術、傳感器、電源轉換器、橋式和精密放大器消費類電子：打印機、筆記本電腦、液晶顯示、手機、手機充電器、藍牙模塊、無線上網卡、數碼相機、醫療設備、儀表儀器通訊電子：衛星定位系統、GPS
車規電阻：
1、產品特性
? 優越的抗硫化
? 優越的抗浪涌電壓特性
? 適合波峰焊與回流焊
? 用于汽車，符合AEC-Q200相關條款

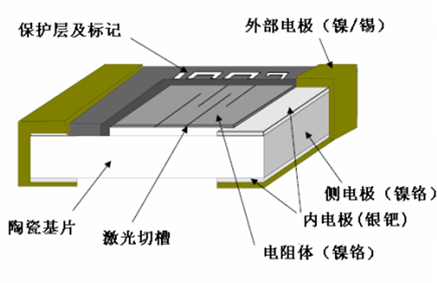

2、產品結構圖
3、應用領域
車用電阻能夠運用的范圍很廣，應用于不涉及中控系統和安全有直接相關的部分。如車內藍牙，音響部分、喇叭、自動車窗、自動后視鏡部分、汽車后車廂開關系統、尾燈、尾氣排放、乘客車廂電子系統部分
防硫化電阻：
1、產品特性
? 采用高品質的厚膜制程
? 具有抗硫化性能
? 電性能穩定，可靠性高
? 適合于回流焊或波峰焊接
? 符合ROHS指令, 無鹵

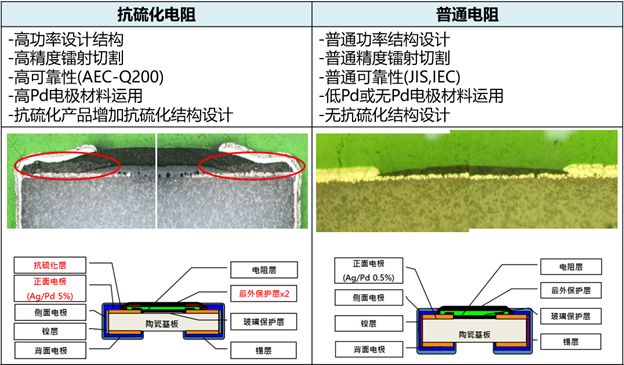

2、抗硫化電阻和普通電阻設計上的區別
3、應用領域
? 汽車電子
? 各種工業控制裝置及工業電源
? 醫療設備、服務器、門禁系統、空壓設備、空調機
合金電阻：
1、產品介紹
合金電阻作為電流載體，低阻值，高精密，低溫度系數，耐較高的脈沖電流，大功率等特點阻值精準，溫度穩定性，產品的安全性，穩定性明顯高于普通的陶瓷電阻。同時金屬的導熱性強也是一大優勢。高導熱材質可大幅降低電路板上的散熱面積,特別是在電源以及其它相關產品的應用中，瞬間的沖擊電流，短路電流或脈沖電流產生時，合金當作首選作為電流介質來檢測電流

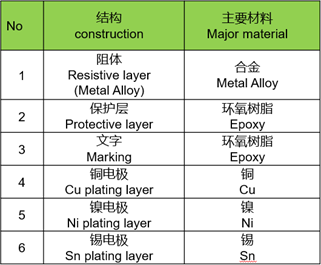

2、產品結構
3、應用領域
主要應用于電子煙、工業用監控設備儀表、電源供應器、適配器(PD功率傳輸)、車充、快充移動電源、電動工具、真空吸塵器、無人機、扭扭車/獨輪車、動力電池、筆記本(電池保護板)、掃地機器人、LED 投影機、家電(馬達控制板)、LED車燈(電源控制板)、變頻馬達(馬達控制板)、服務器(電源控制板)等
抗浪涌電阻:
1、產品特性
? 高可靠性和穩定性
? 優秀的耐壓及耐脈沖擊性能
? 適用于回流焊、波峰焊
? 符合JIS C 5201要求

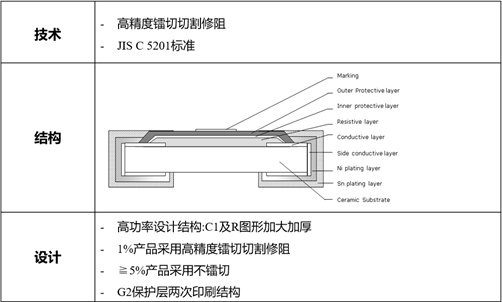

2、產品結構設計
3、應用領域
? 電源供應器，診斷設備
? 工業控制，液晶視頻監視器
? 電機控制和線路，供電設備
? 便攜式電池充電器，醫療器械
? 儀表（測試/測量），電路保護裝置
